Pentaled E-Series

Inspirado na natureza,

temperatura de cor de 5.000K,

apenas igualado pelo Zenite

White light

Nature has always inspired man’s every discovery! The sun is the light source par excellence and its rays emit monochromatic light, i.e. identical colour. Using this as a starting point, RIMSA has designed lamps that use only white light LEDs to avoid the risk of surgeons perceiving variations in the colour temperature (°K) within the operating field and to prevent unnecessary coloured shadows.

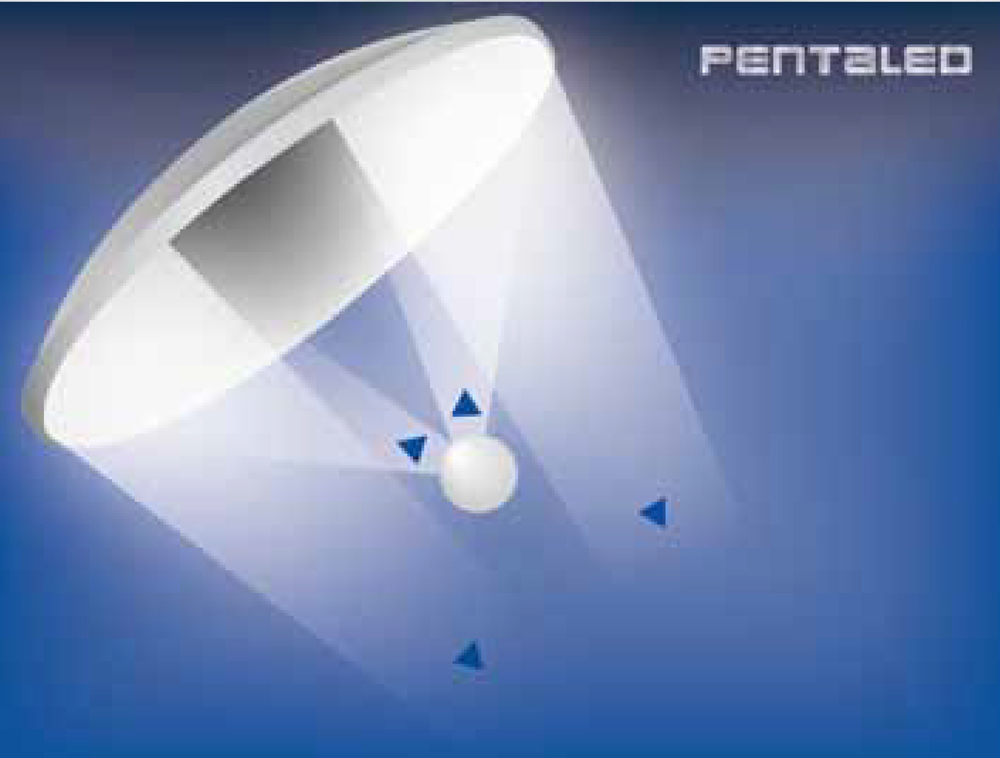

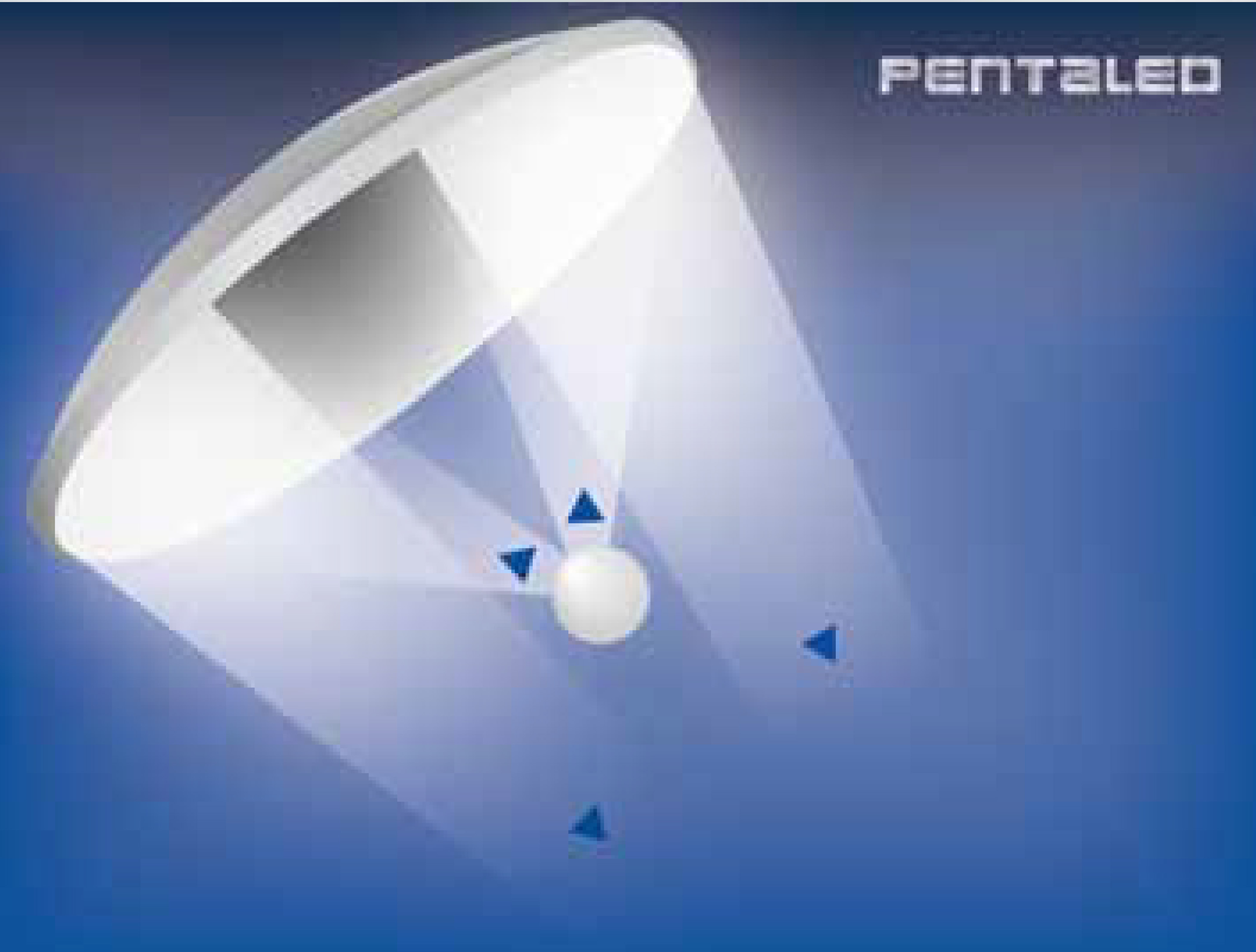

Luz Indireta

O uso de luz indireta contribui para:

– Iluminação 3D

– Sem sombras

– Sem encadeamento

A luz indireta fornecida por todos os candeeiros Pentaled garantem luz fria, profundidade de iluminação, sem stresse e sem encadeamento para o cirurgião. Estas características devem-se ao factos das placas parabólicas, terem sido especialmente calculadas de modo a refletirem todo o espectro da luz emitida por cada um dos LEDs de uma modo puntiforme e sem dispersão.

Isto significa que:

• menos LEDs são necessários,

• menos calor é irradiado no campo iluminado.

Graças ao princípio físico da luz indireta, o cirurgião e os seus assistentes nunca são perturbados pela luz e podem operar sem stresse para os olhos e, mais importante, sem encadeamento.

E-View, the art of innovation

E-View is an innovative lens that lets the surgeon expand/narrow the illuminated operating field electronically, without altering the intensity of the light at the centre of the field (Ec). Adjustment of the luminous field is one of the priority requirements of a surgeon’s lamp.

Ideal for the following surgical procedures:
• thoracic surgery
• abdominal surgery
• caesarean births
In all the above procedures, the surgeon must be able to operate in an extensive field lit with high intensity light. An additional lens called E-View (Extended-View) makes it possible to expand the lit field to up to 32 cm with 6000 Lux at the edges without affecting the light intensity at the centre (Ec).

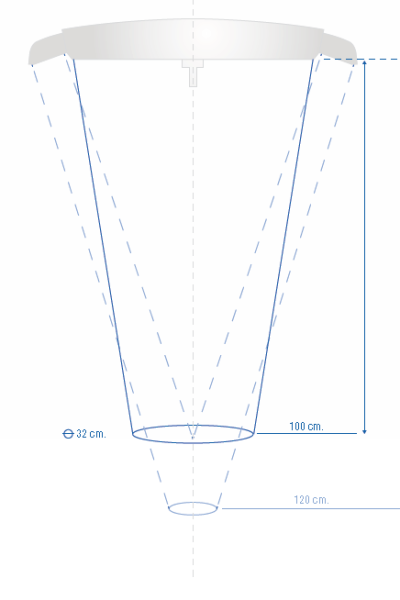

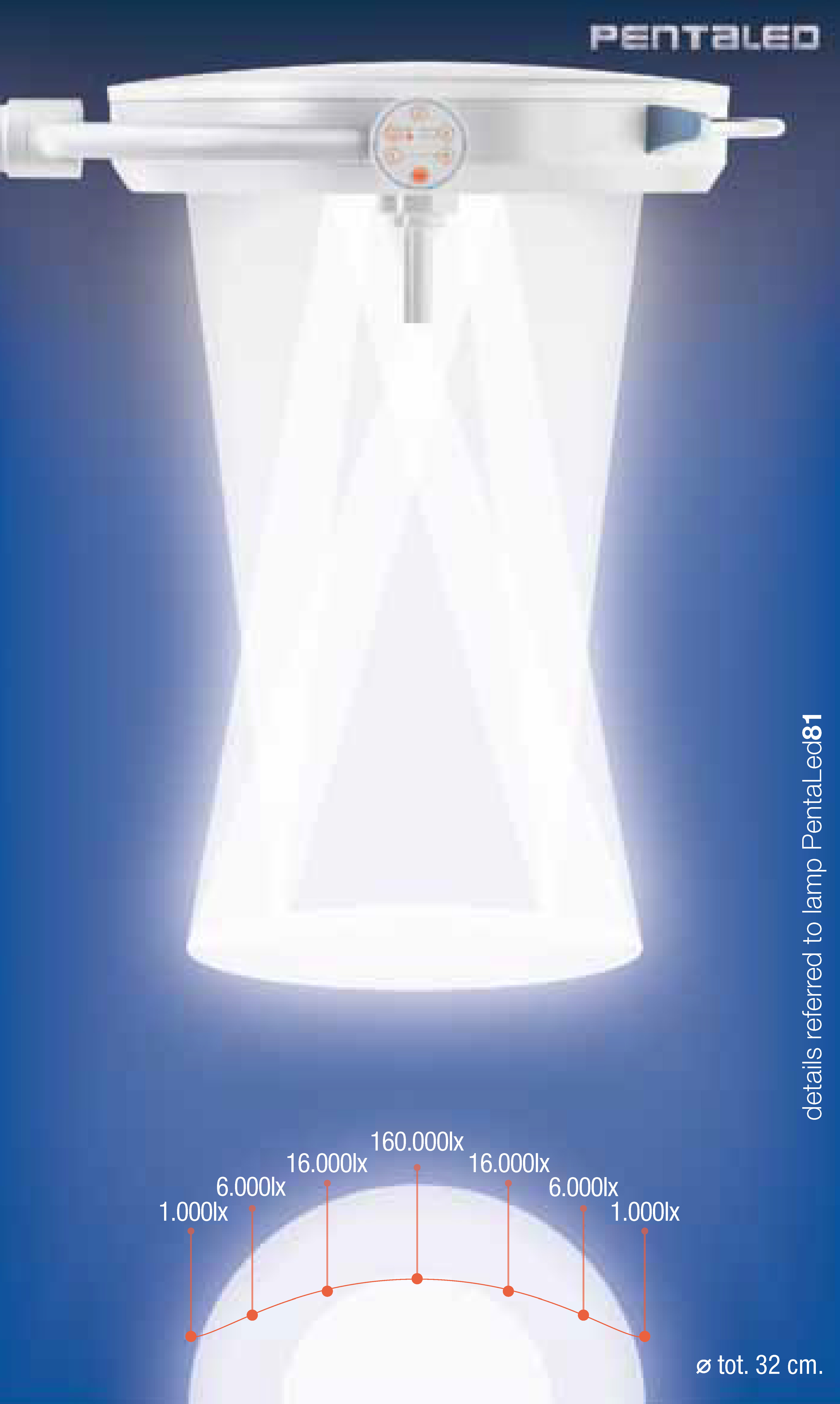

The graph here is a faithful representation of E-View’s performance levels.

E-Deep (deep light)

O centro do candeeiro está equipado com um módulo de 9 LED com parabólicas especiais projetadas especificamente para refletir a luz em profundidade. E-Deep significa que o cirurgião pode operar com uma iluminação 3D perfeita, especialmente em cavidades.

Cold light

Any increase in thermal irradiation in the operating field is proportional to the number and power of the LEDs used. RIMSA uses a reduced number of LEDs thanks to the concept of Indirect Light.

5000°K – 4500°K

By simply pressing the digital key K on the membrane keyboard, the surgeon can choose between two different white light temperatures – 5000°K and 4500°K – without altering the light intensity.

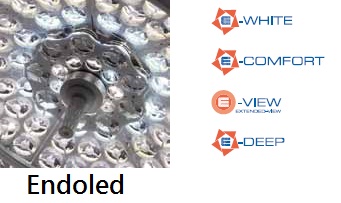

EndoLed

The EndoLed function provides comfortable lighting during endoscopic surgery. When enabled, this function lights up a single module whose light intensity and colour temperature can be adjusted at will.

E-glass

The light source is protected by E-Glass, a light diffusing screen made from clear tempered glass and coated with a special high strength film to avoid shards falling into the operating field in the unlikely event that it shatters. The glass is non static, scratchproof and does not yellow with age, unlike conventional polycarbonate

screens.

Laminar air flow

The domed shape and, most especially, the ultra-low surface heat of the aluminium housing guarantee free flowing air without obstacles or any disturbance of the laminar flow. In fact, very hot surfaces lead to convection which transforms streamline air flow into turbulence causing drag.

Mechanical testing and safety

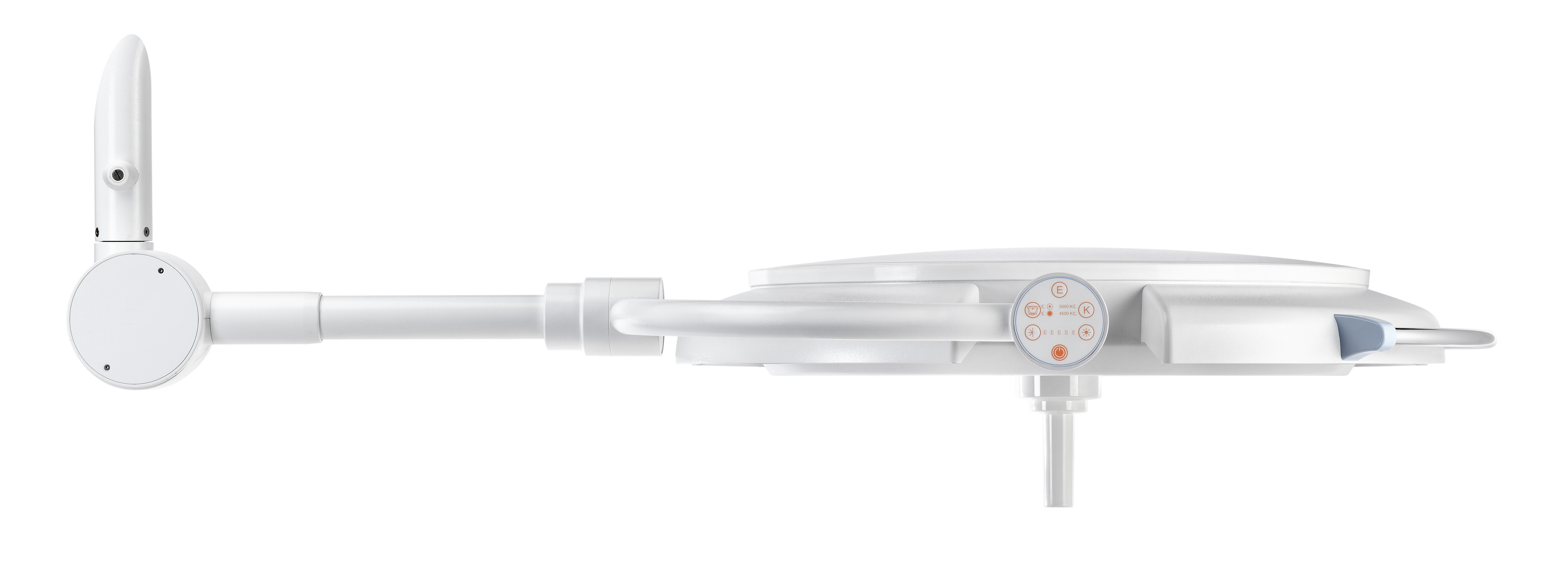

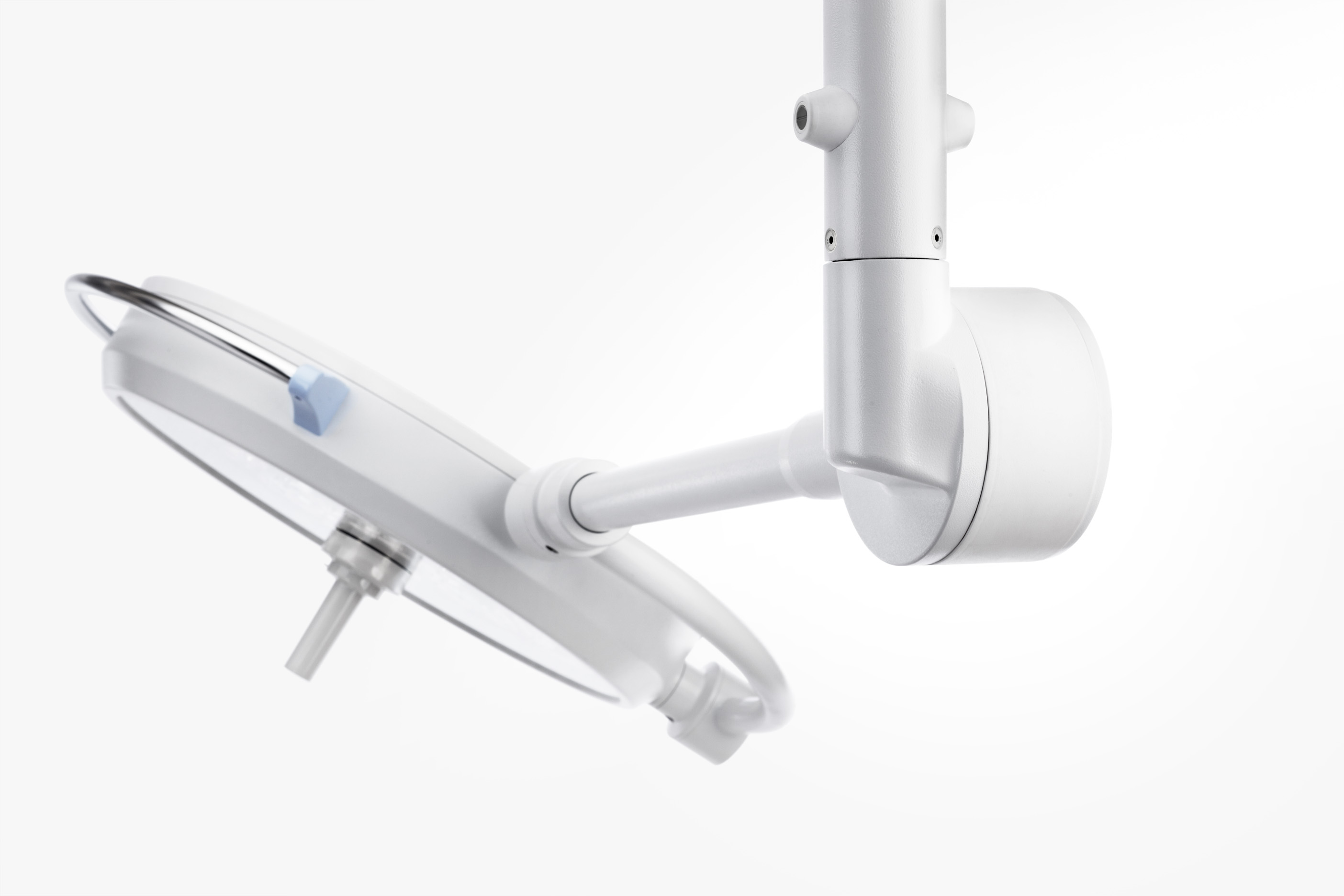

Aluminium structure made to an exclusive RIMSA design. The vertical multimovement arm has beensubjected to mechanical testing involving 40,000 continuous movements to guarantee the surgeontotal safety during use. The absence of any holes and apertures means the lamp is safe, hygienic and easy to clean.

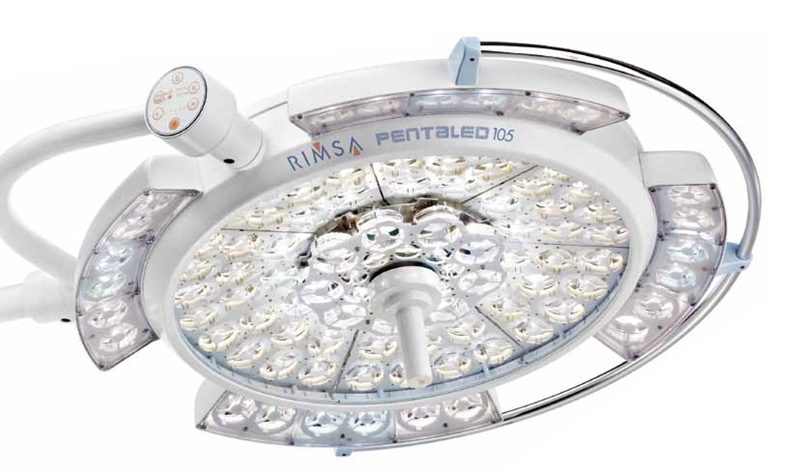

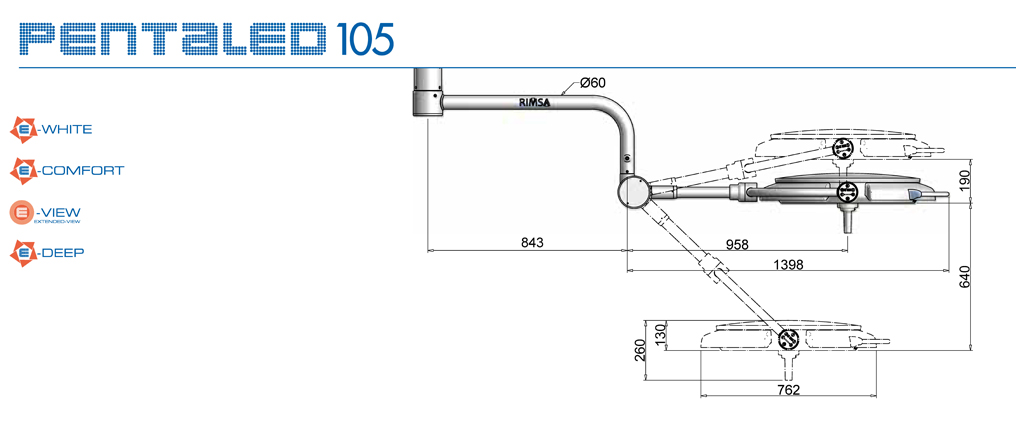

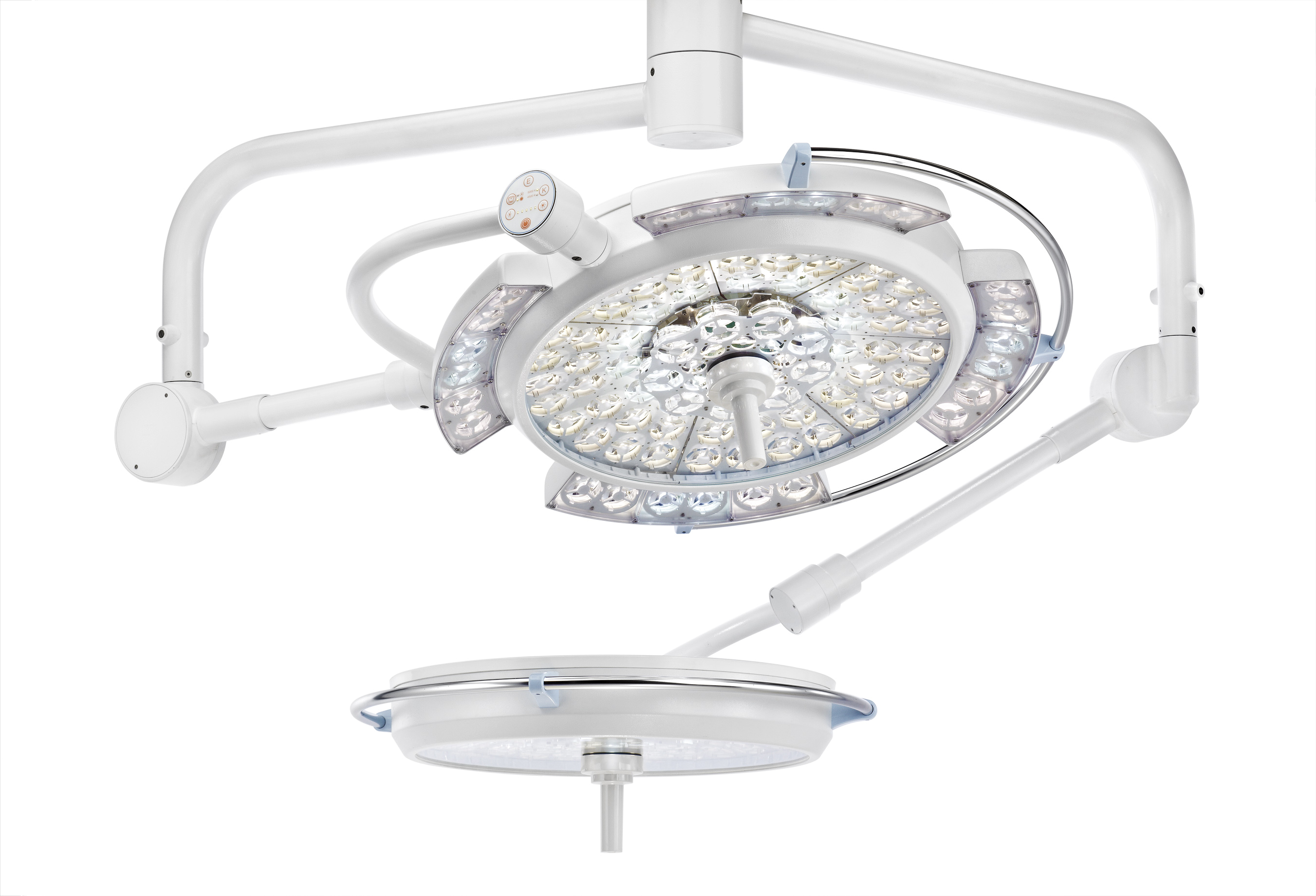

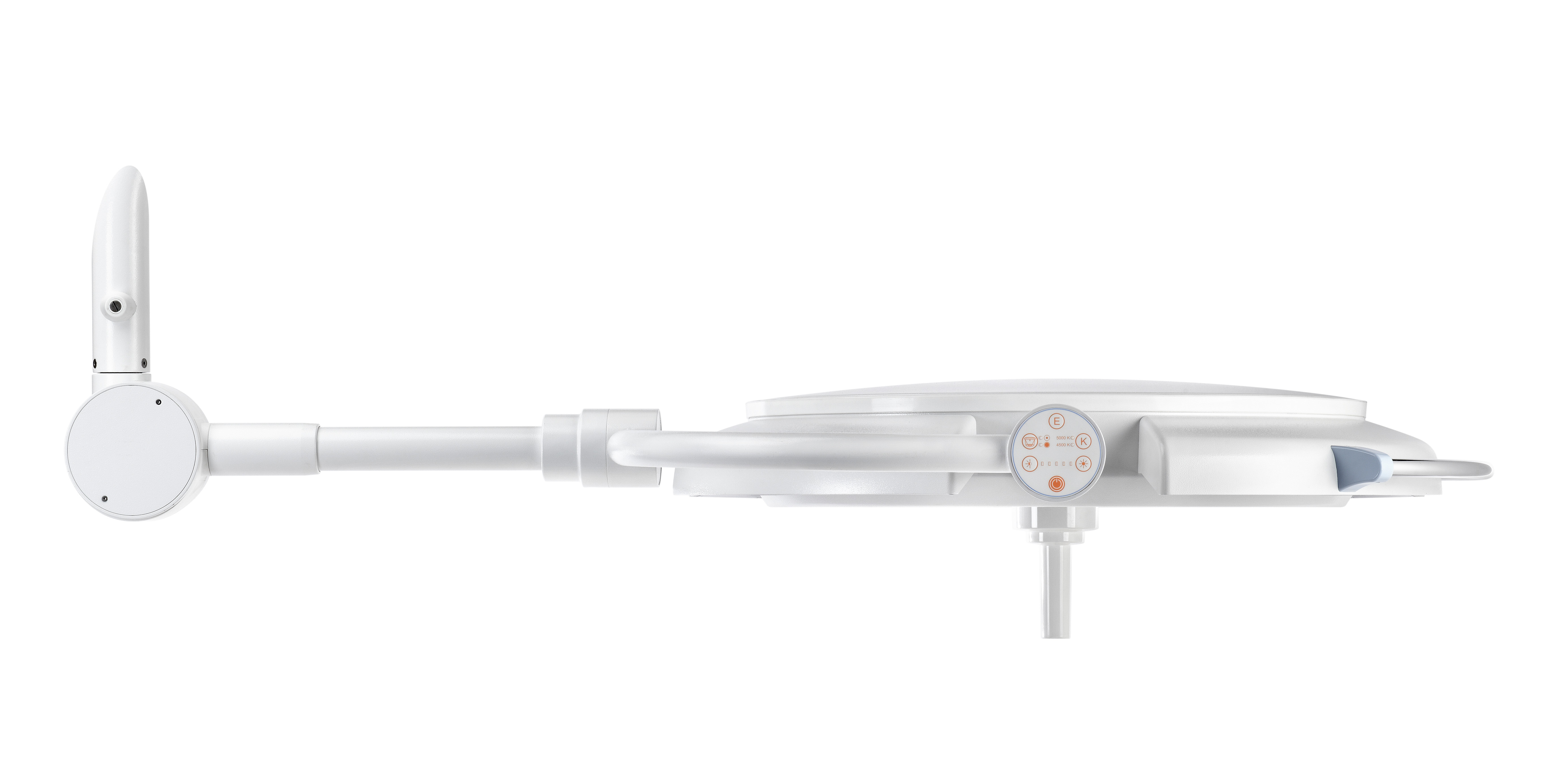

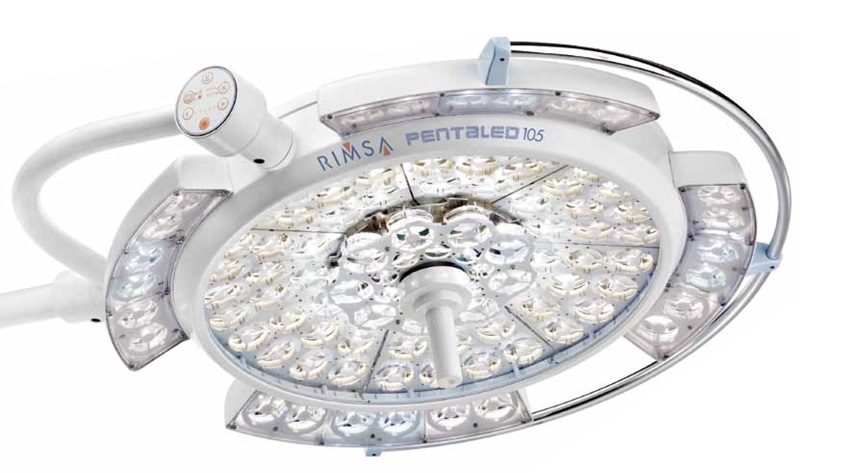

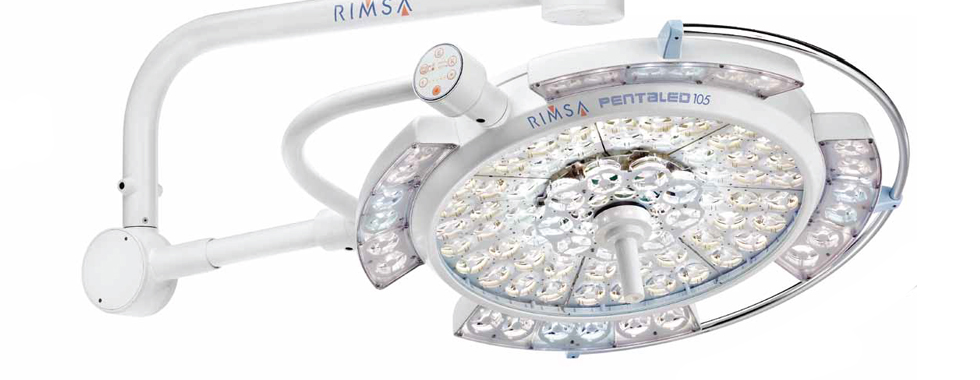

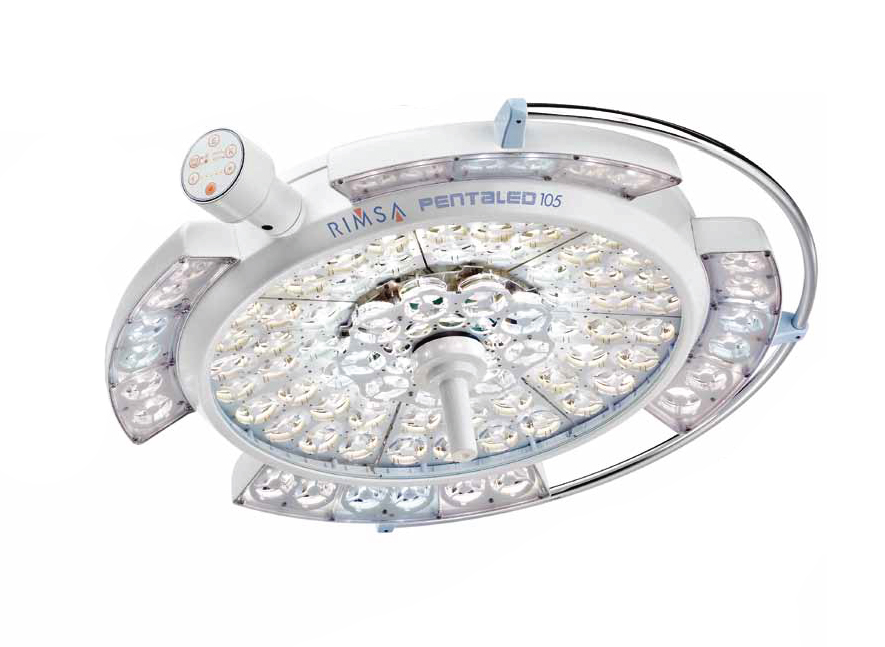

Pentaled105 E-Series

Performance inigualavel

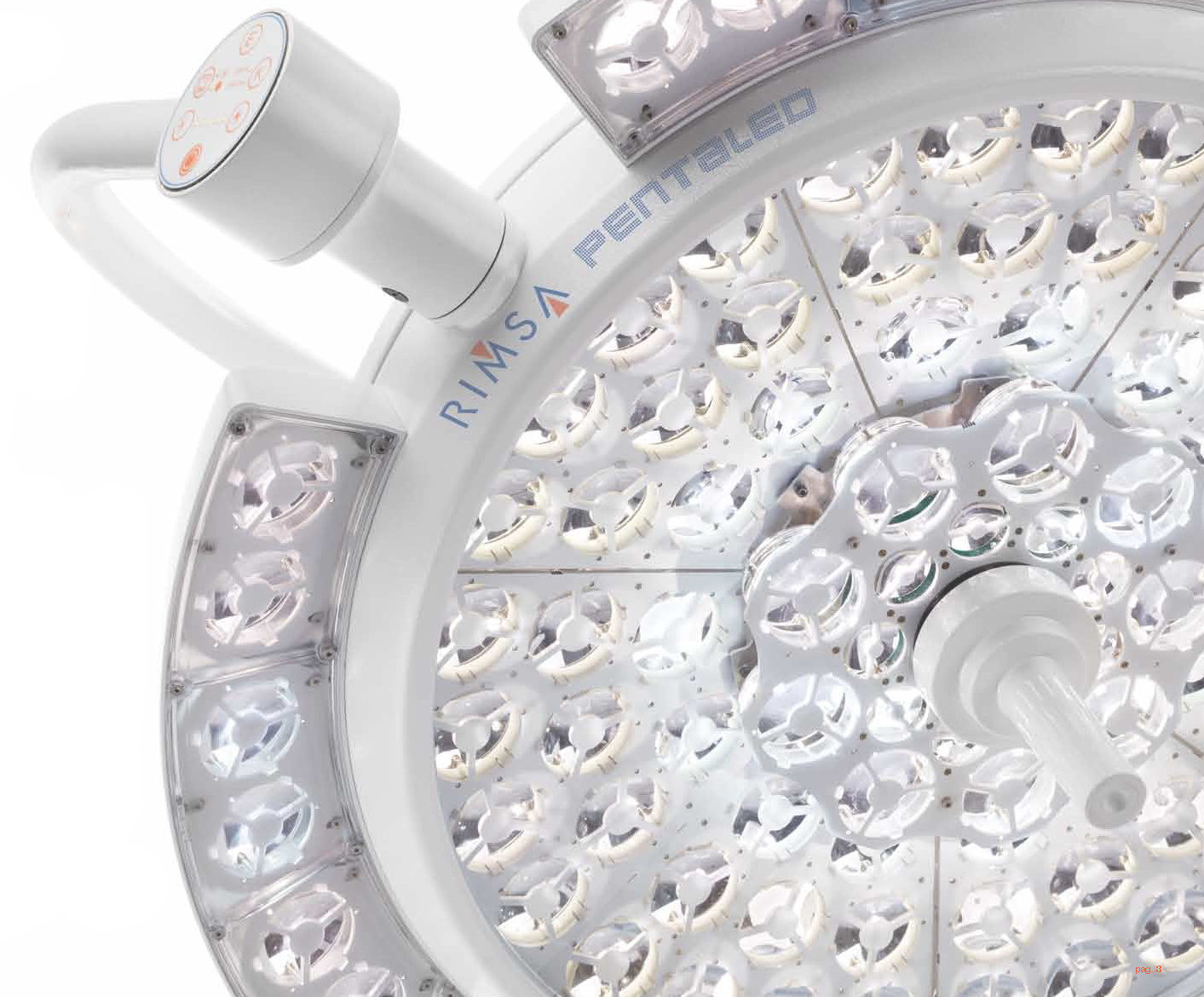

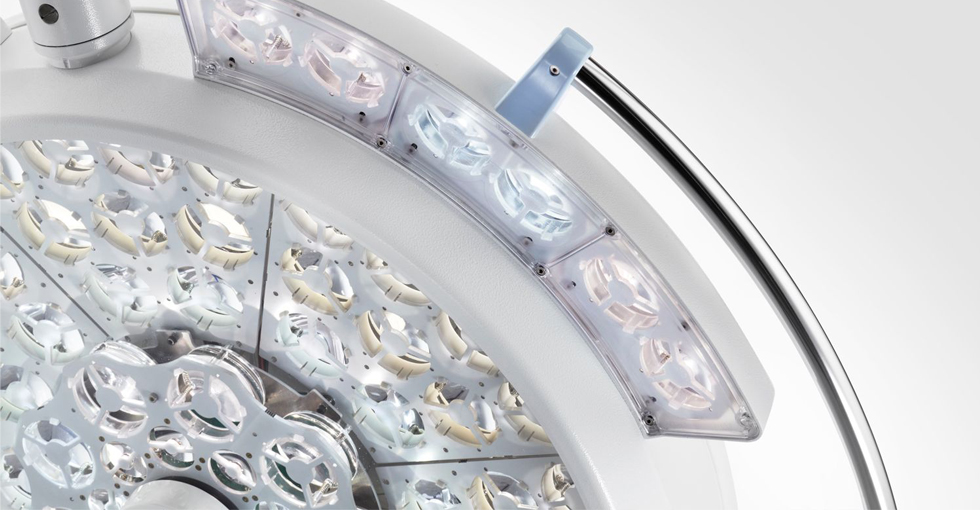

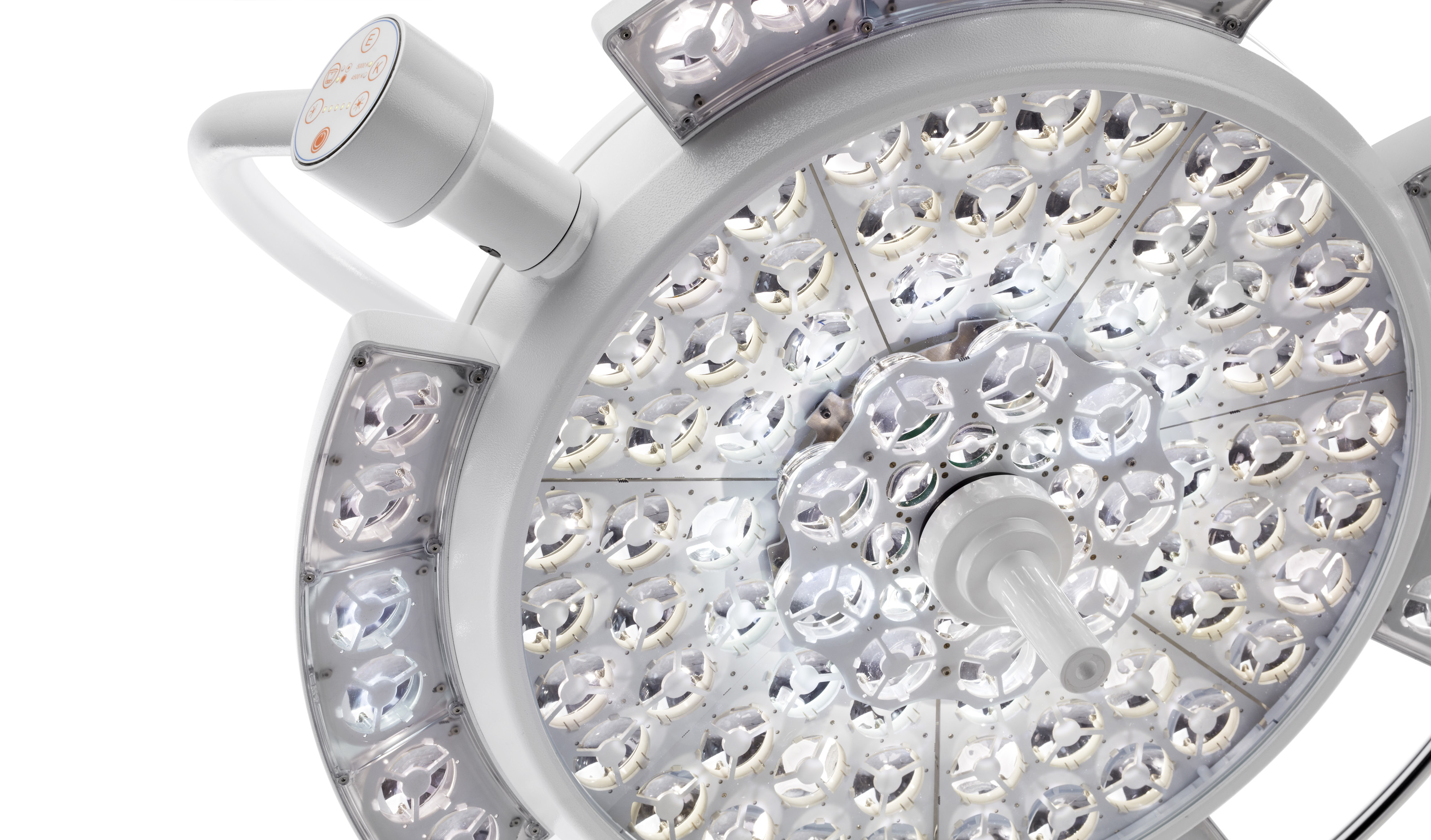

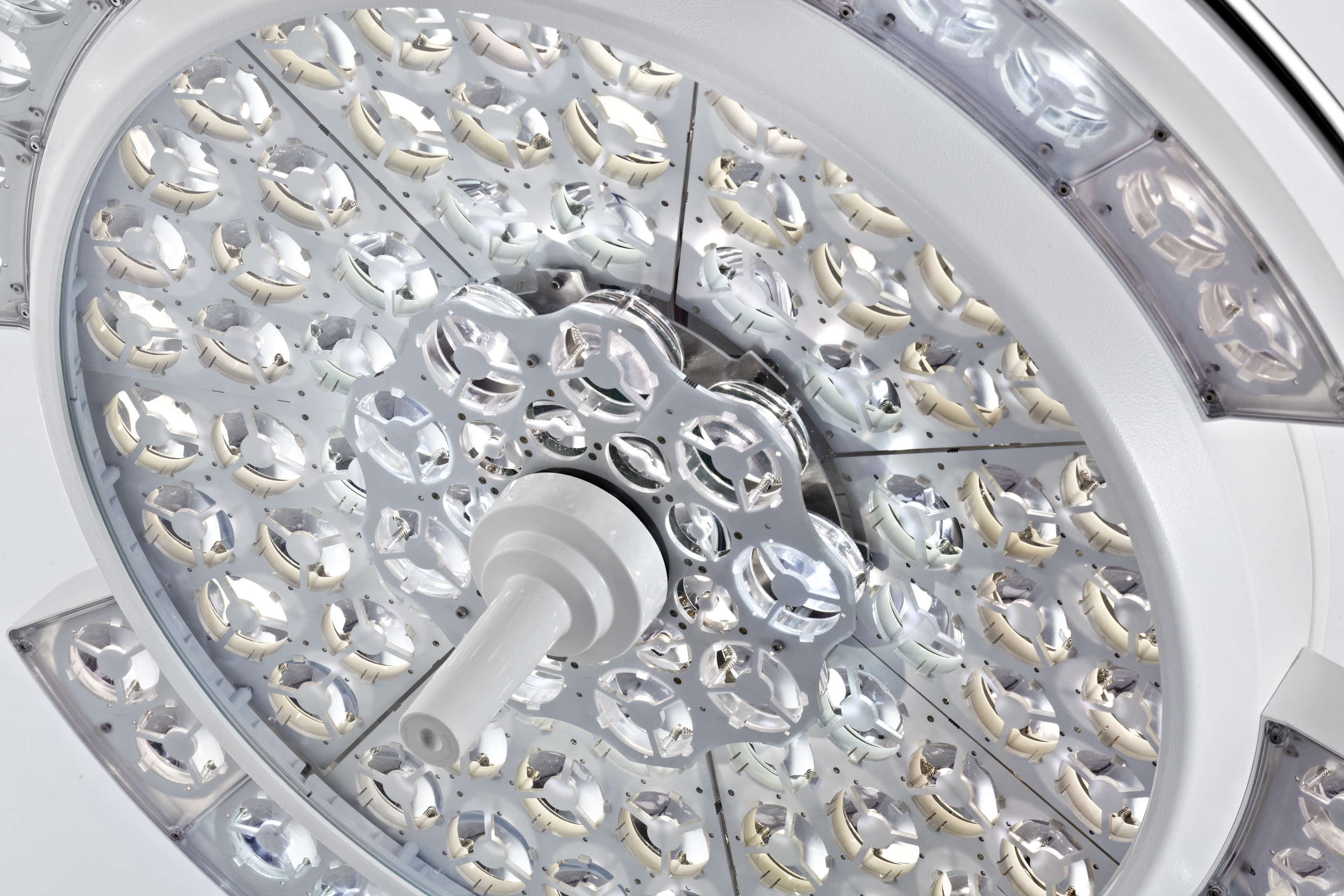

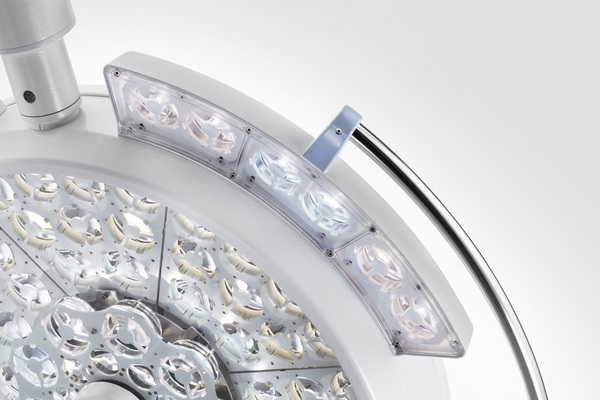

Pentaled 105, é o topo de gama de Pentaled E-Series. É composto por um módulo central, com 81 reflectores elipticos divididos em 9 modulos de 9 LEDs e 4 pétalas laterais, com 6 LEDs cada, irradiando para fora. Esta configuração oferece duas grandes vantagens:
• Aumento do efeito Cialitico
• Aumento da profundidade do campo

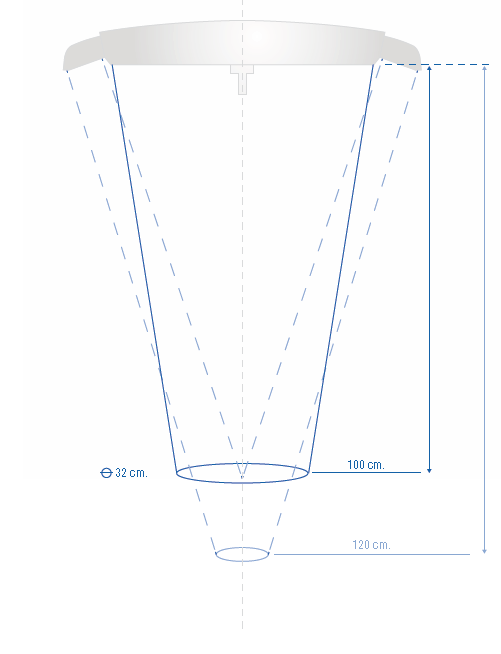

Graças à dupla focalização E-Focus, os módulos centrais e laterais são projetados para fornecer iluminação em duas distâncias focais diferentes e, assim, garantir uma maior profundidade e intensidade constante da luz, sem perder o foco.

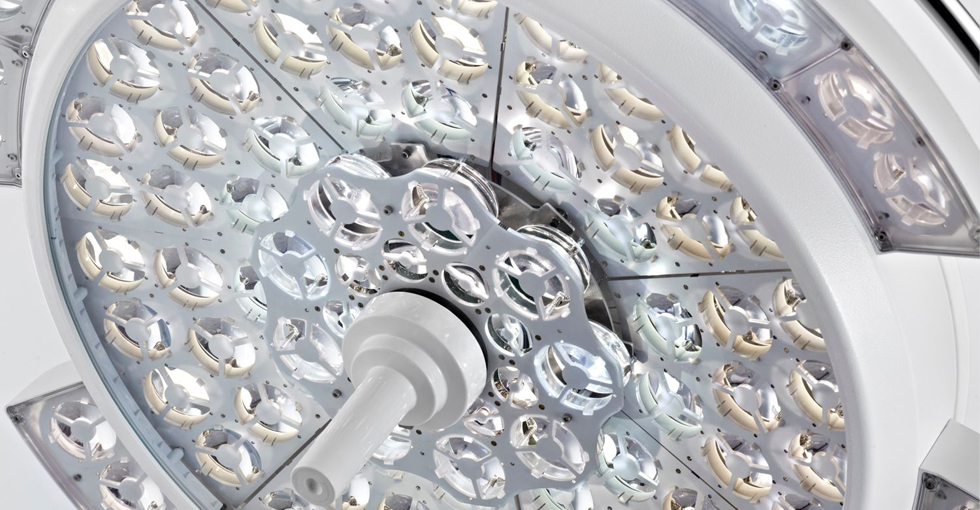

O módulo E-Deep, instalado ao centro, possui 9 LEDs desenhados com reflectores parabólicos especiais para refletir a luz em profundidade. E-Deep possibilita ao cirurgião desfrutar de uma excelente iluminação 3D, especialmente nas cavidades. O sistema E-View permite ao cirurgião ajustar a extensão do campo iluminado por forma a obter o tipo mais adeuado de luz para cada procedimento cirúrgico.

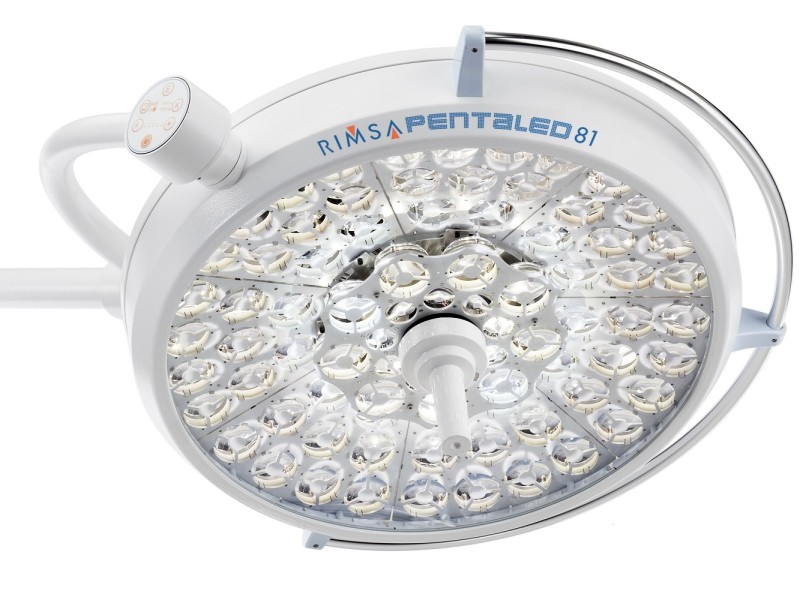

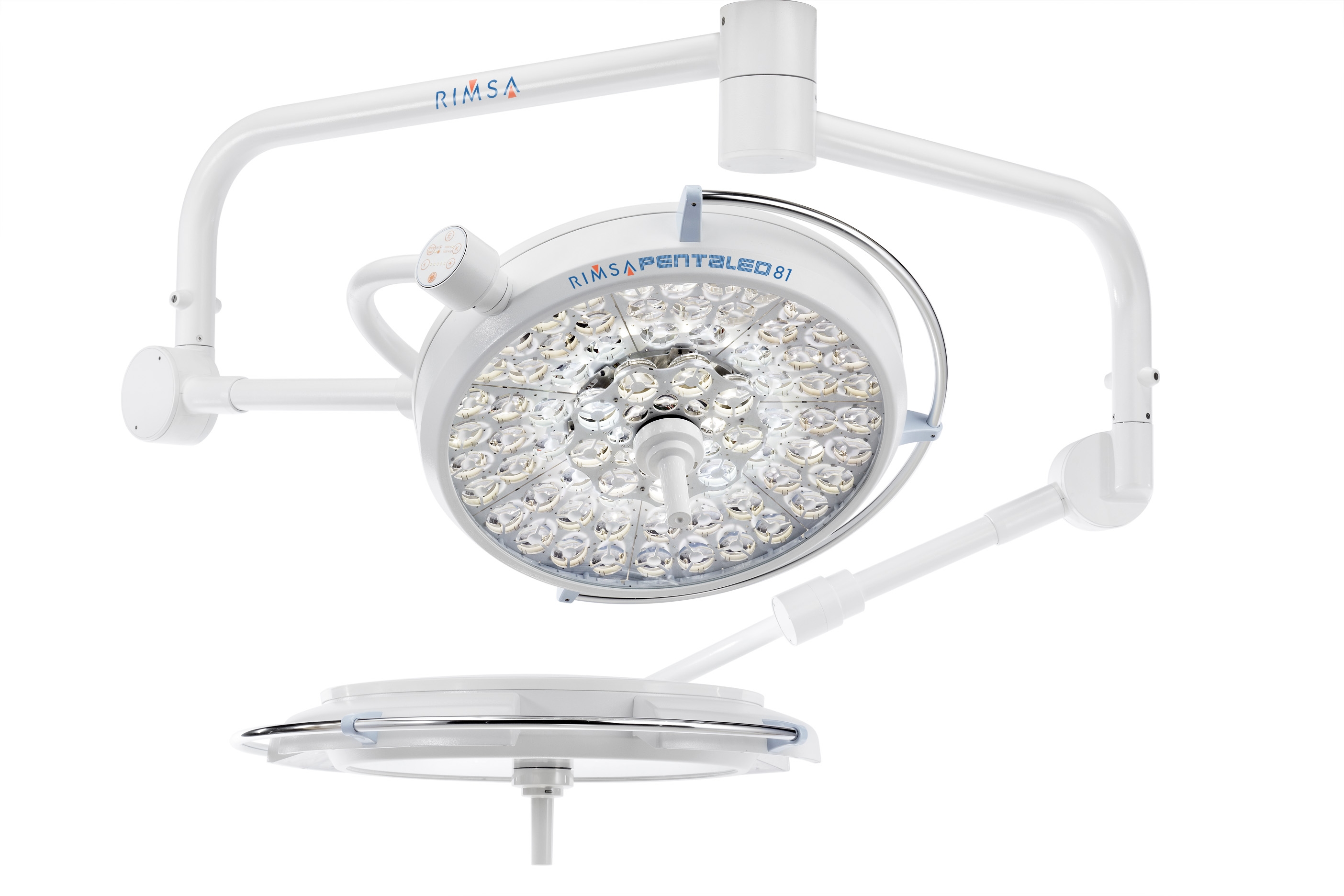

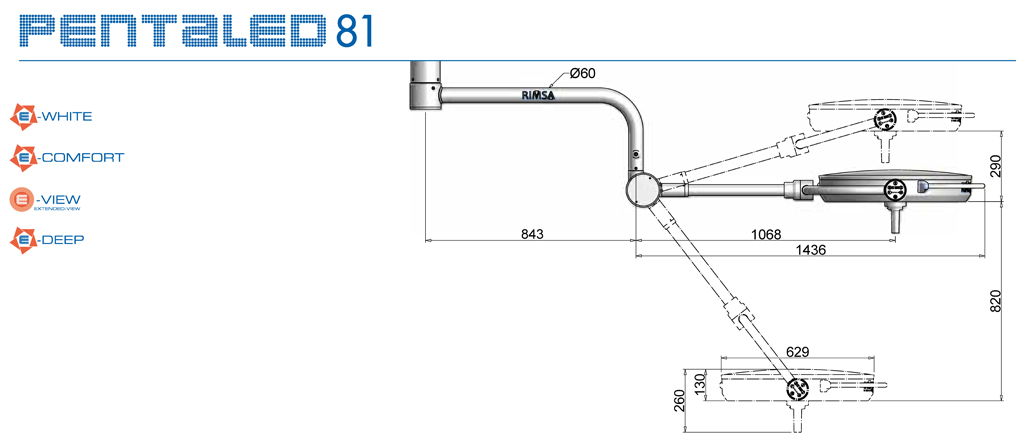

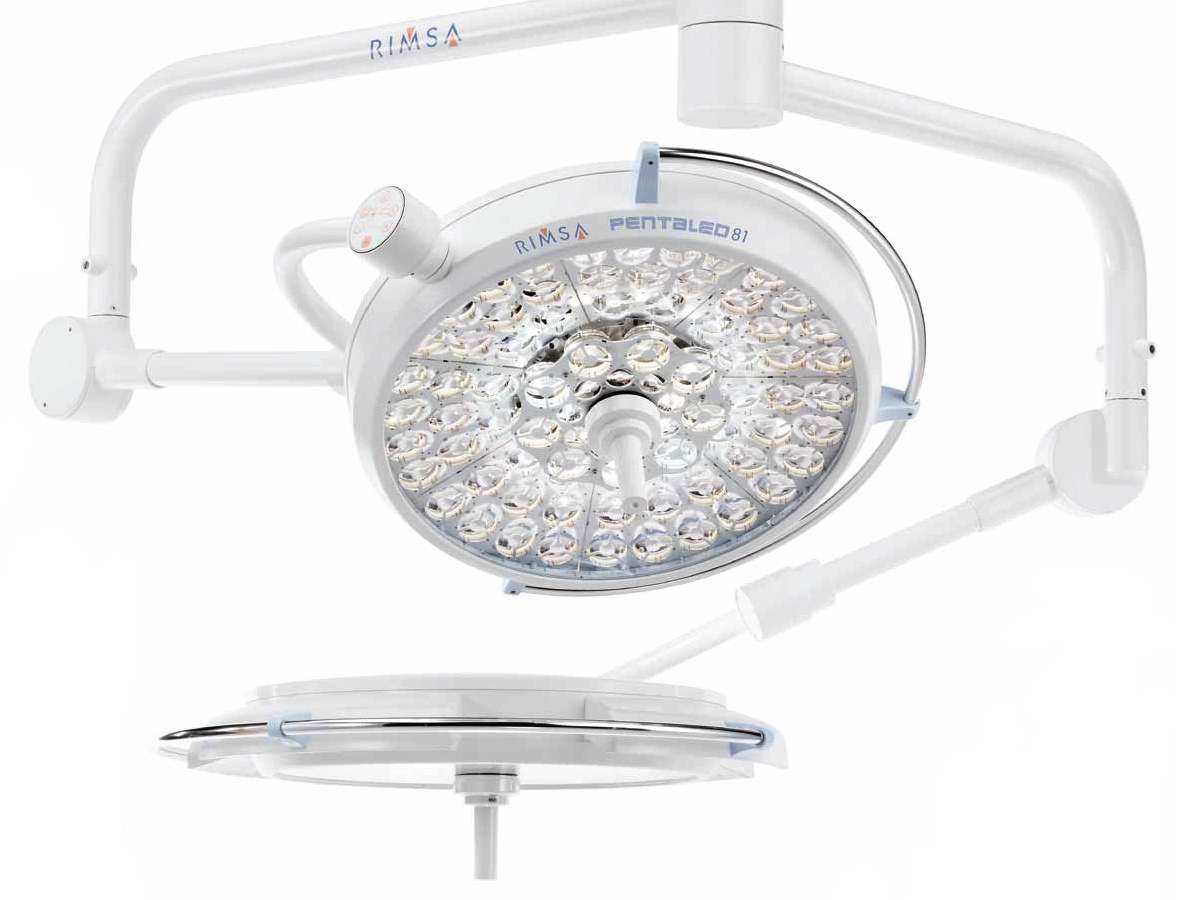

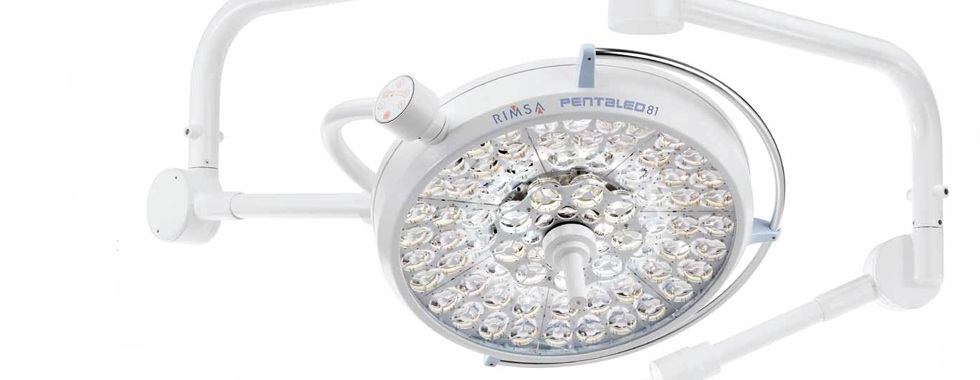

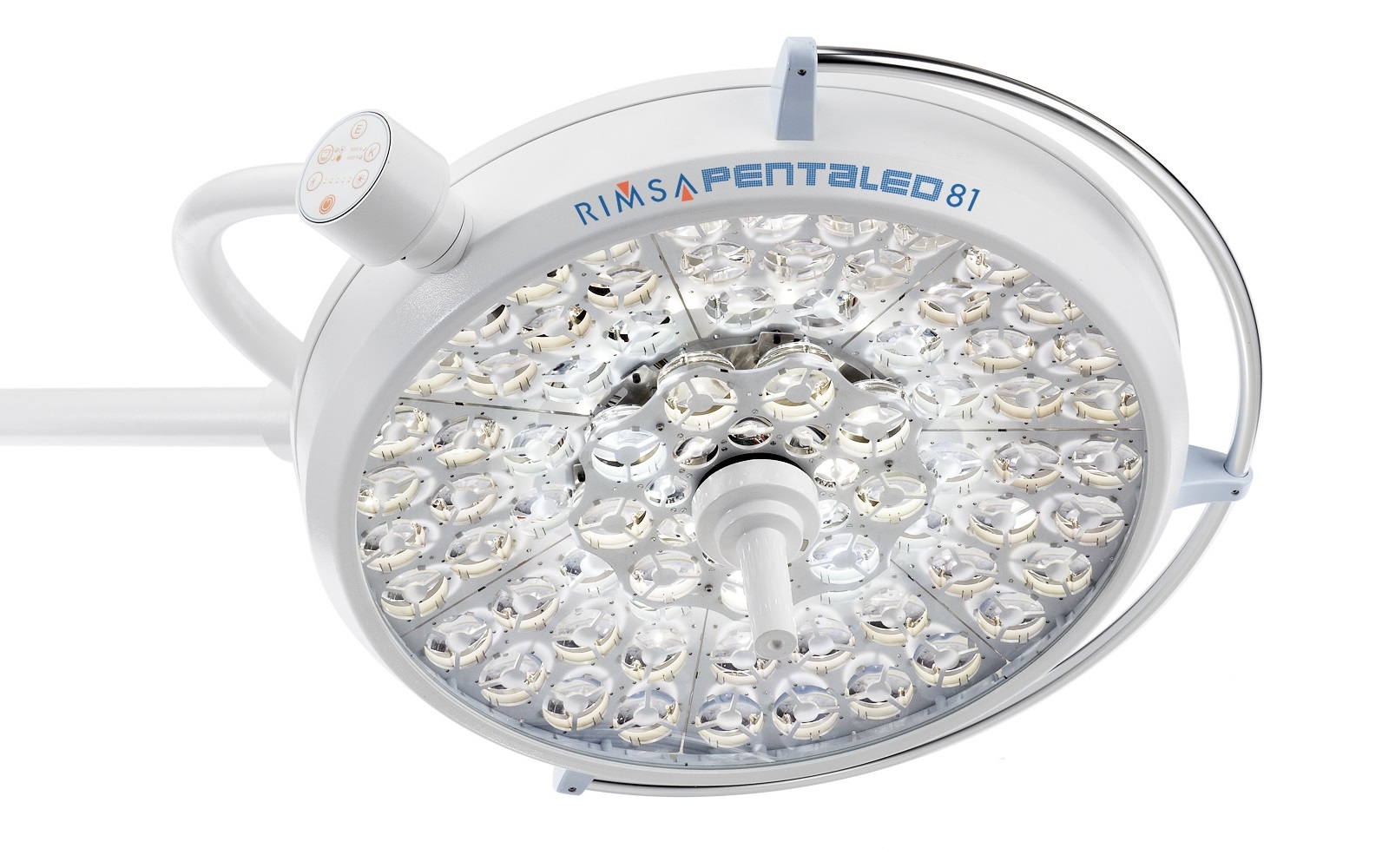

Pentaled81 E-Series

Excelente nivel de desmpenho

Composto por 81 refletores elípticos divididos por nove módulos, cada um contendo nove LEDs. As lentes foram projetadas para garantir a iluminação perfeitamente focada, ou seja, sem a necessidade de focalizar a luz cada vez que a cúpula é movida. A luz é pré-focada a distâncias diferentes (desde 80 cm a 200 cm). O sistema E-View permite ao cirurgião ajustar a intensidade do campo iluminado para obter o tipo certo de luz para cada procedimento cirúrgico.

A estrutura de luzextremamanete estavel torna mais fácil de manusear

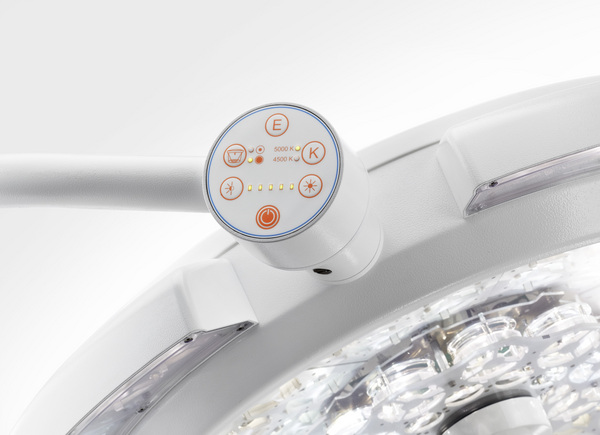

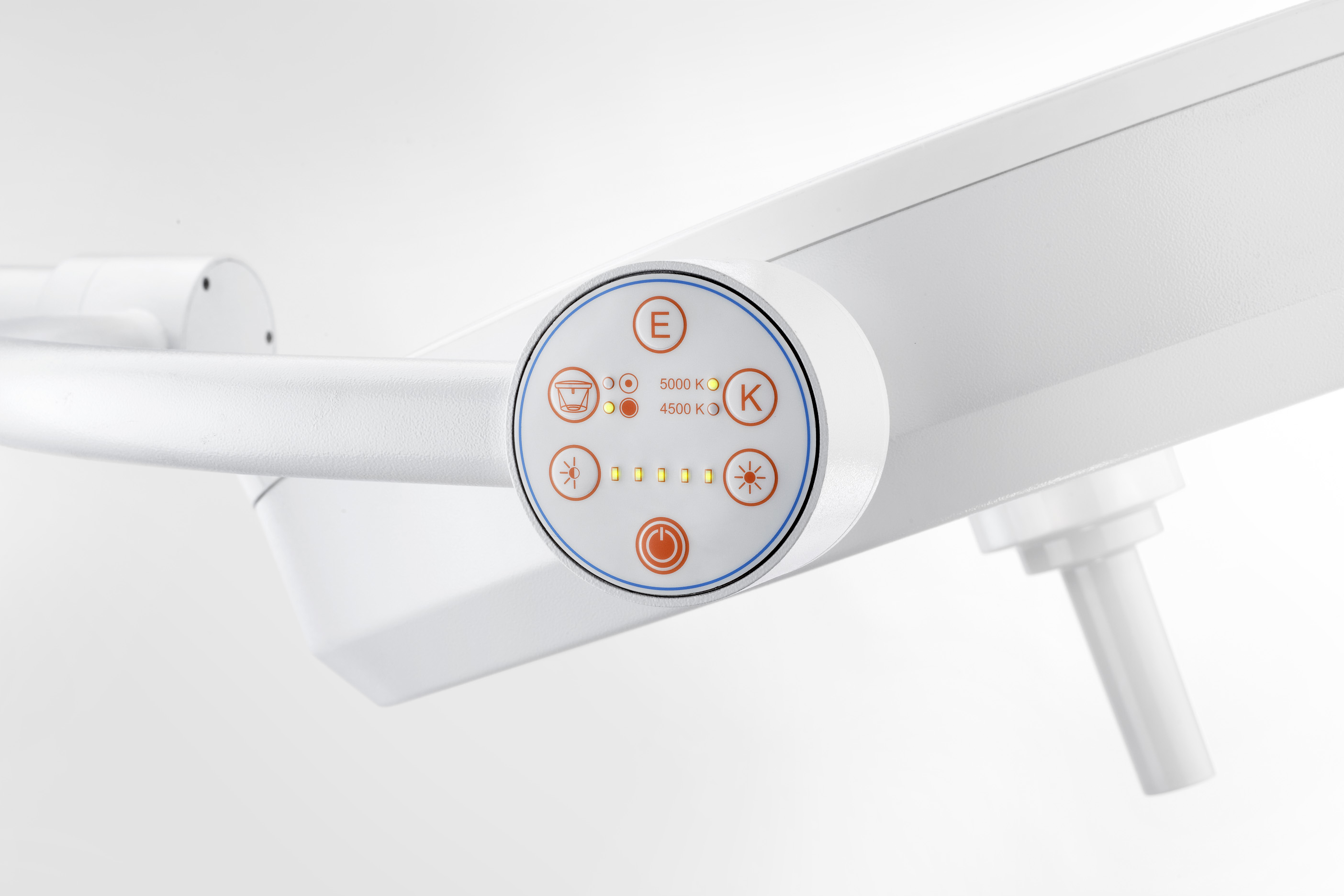

Os controles do teclado de membrana permitem ativar as seguintes funções:
• temperatura de cor (5000° K ou 4500° K)
• controle de luminosidade (até 160 KLX)
• ajuste de campo iluminado
• ligar / desligar
• EndoLed, um tipo especial de luz que facilita as intervenções endoscópicas. O cirurgião pode selecionar a intensidade e a temperatura de cor necessária
A construção modular da placa eletronica, que alimenta os LEDs garantem uma iluminação contínua, mesmo no caso improvável de um componente falhar. Rotação suave de 360​​° através dos contatos de anéis para transmissão de energia.

O módulo E-Deep, instalado ao centro, possui 9 LEDs desenhados com reflectores parabólicos especiais para refletir a luz em profundidade. E-Deep possibilita ao cirurgião desfrutar de uma excelente iluminação 3D, especialmente nas cavidades.O sistema E-View permite ao cirurgião ajustar a extensão do campo iluminado por forma a obter o tipo mais adeuado de luz para cada procedimento cirúrgico.

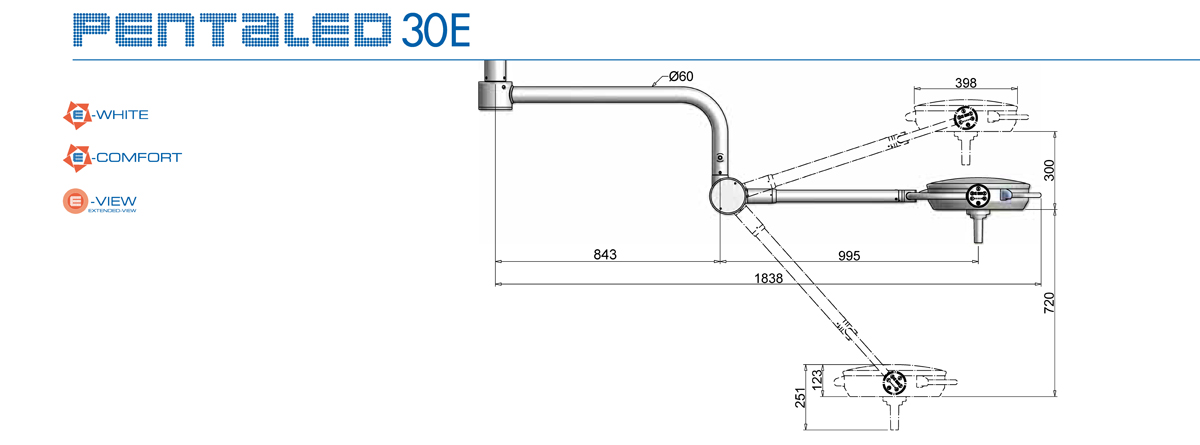

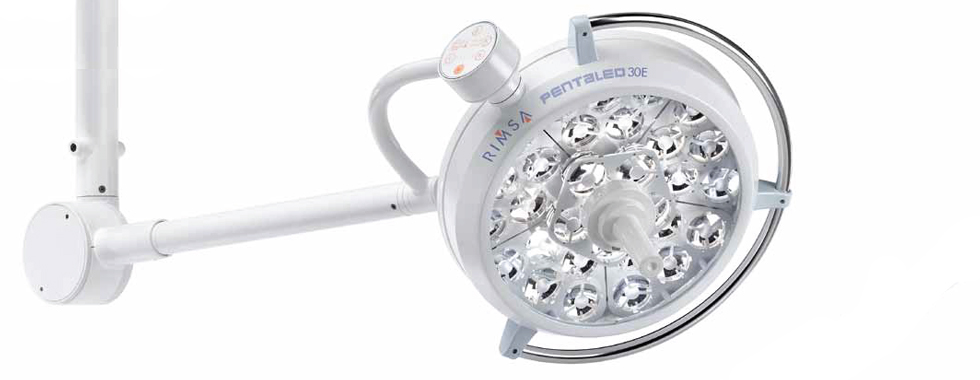

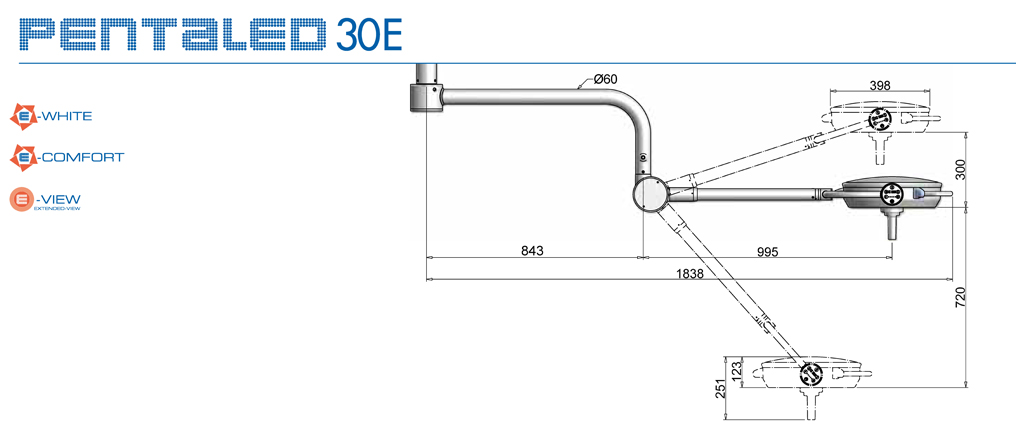

Pentaled30 E-Series

tamanho compacto, grande performance

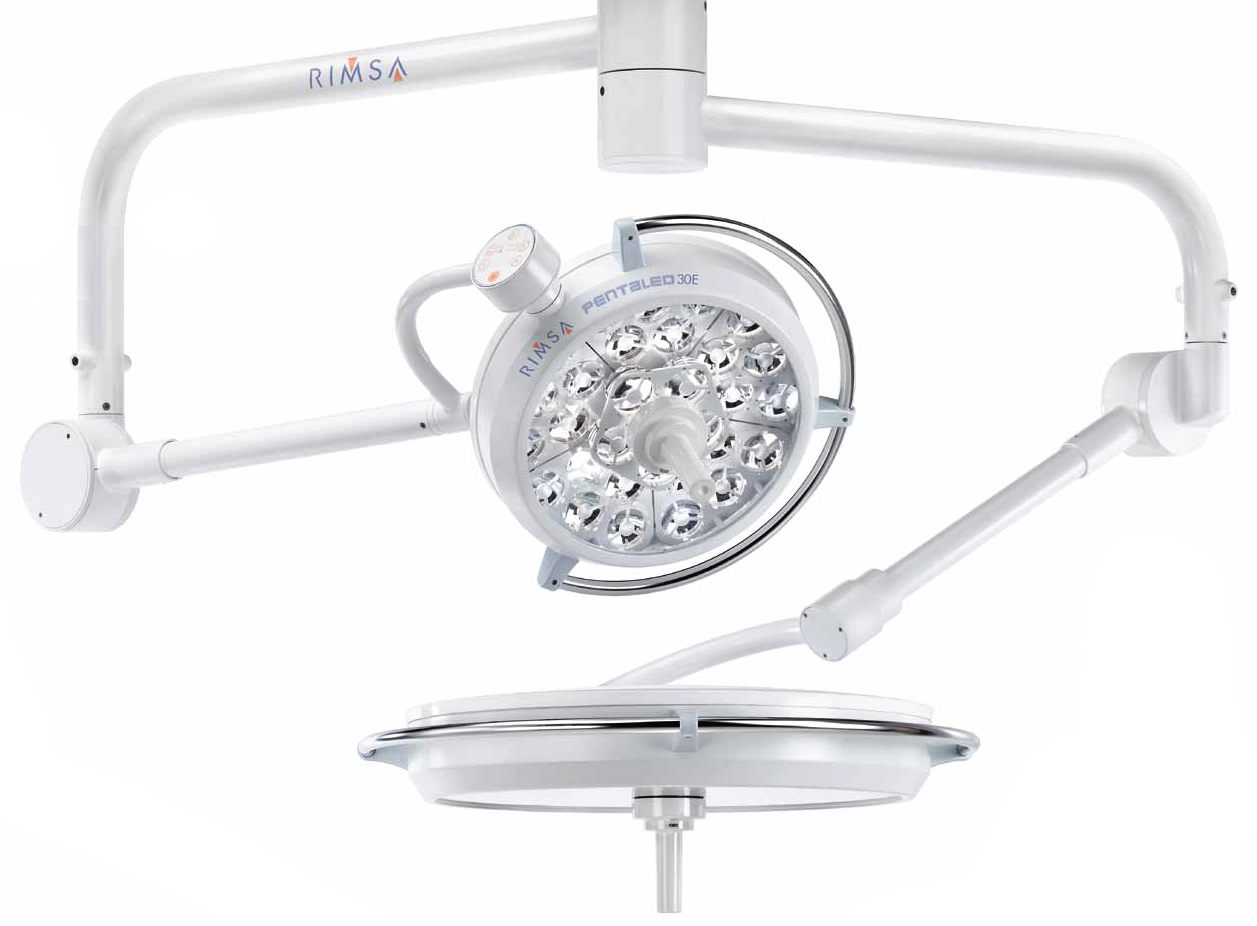

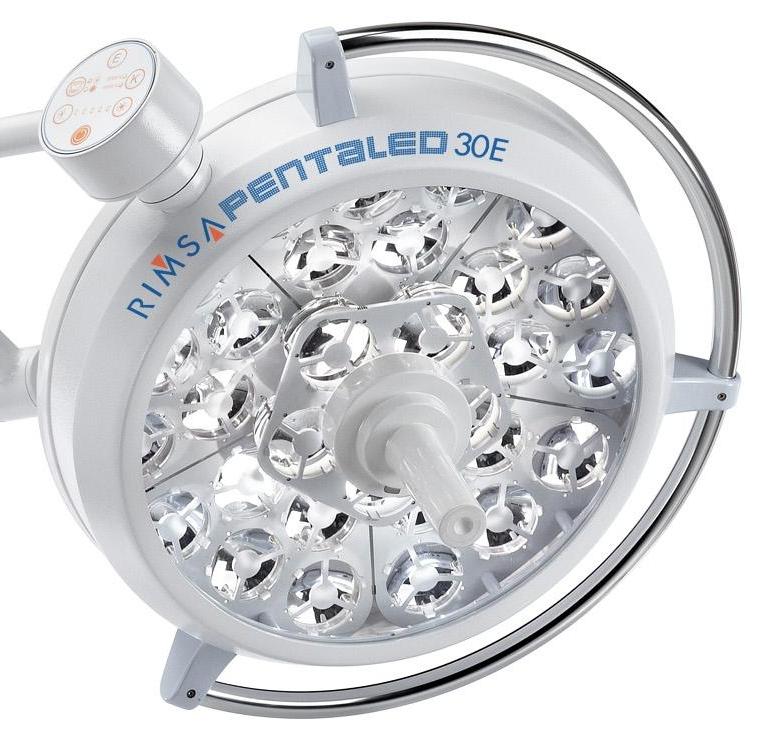

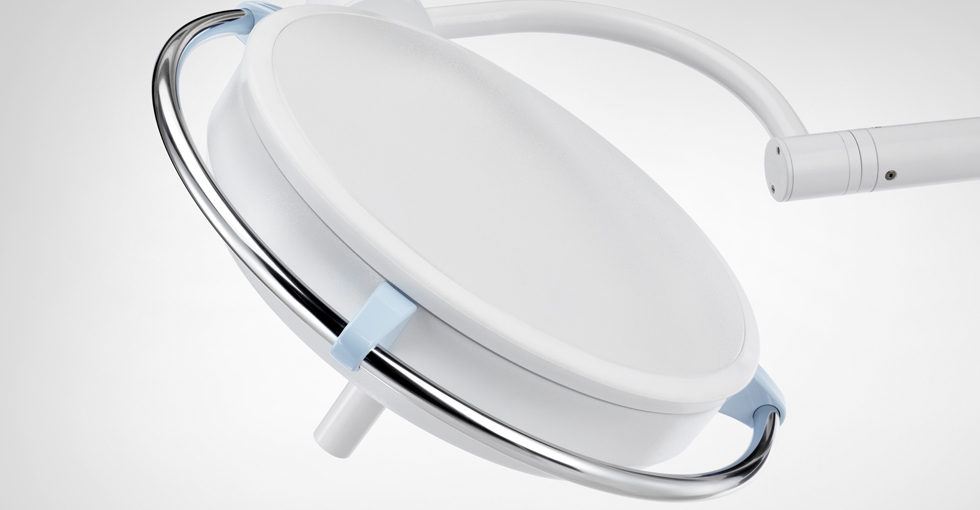

PENTALED30E is especially recommended for operating theatres where the surgeon needs a small lamp to avoid interference with other overhead equipment. Excellent for oral and maxillofacial surgery and aesthetic plastic surgery. It has 30 elliptical reflectors split into 6 modules, each containing 5 LEDs, providing 130,000 Lux. An aluminium ring runs around the dome for easier positioning. The E-View system lets the surgeon adjust the extent of the lit field to get the right type of light for each surgical procedure.
